427、428、429系列面密封(VCR)連接減壓閥

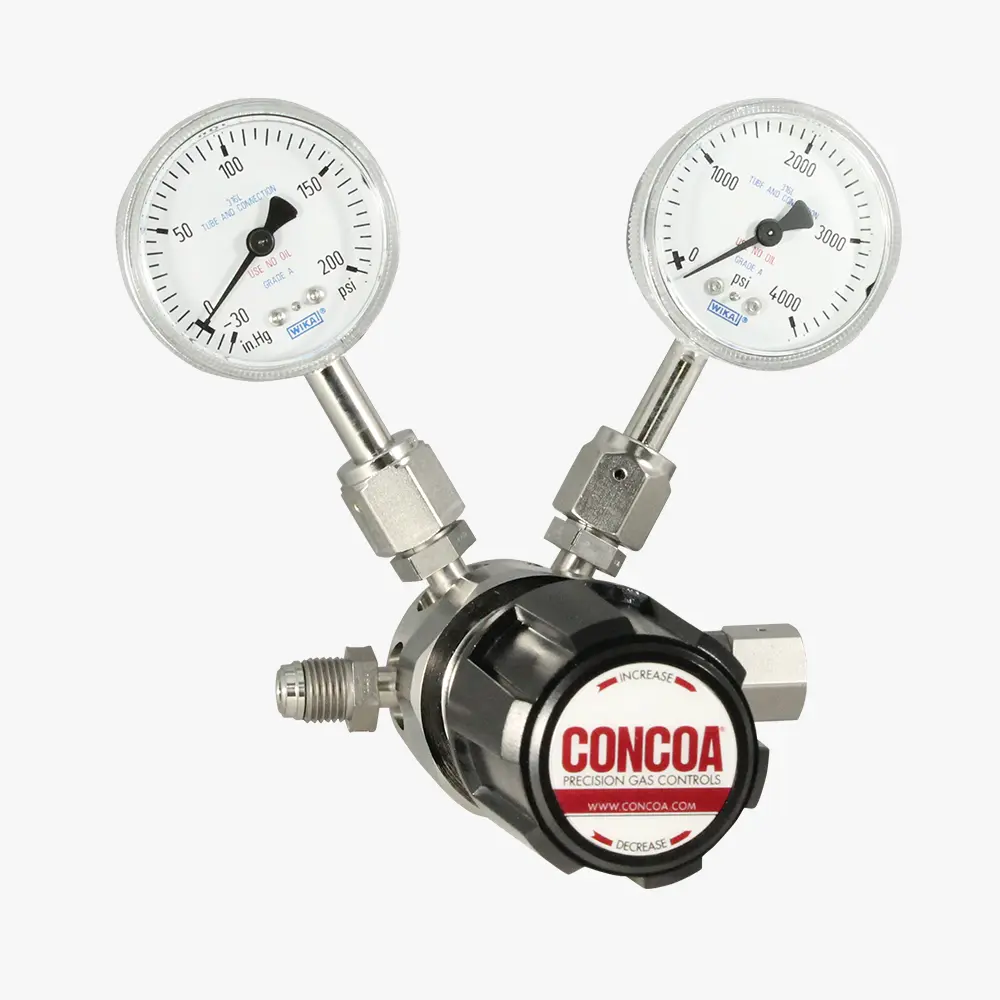

規格：427，428，429系列, 圖示型號4294411-01-001
單位：臺
瀏覽次數：4879
性能標簽：
427系列VCR連接減壓閥, 428系列VCR連接減壓閥, 429系列面密封(VCR)連接減壓閥，最大入口壓力3000PSIG，最大出口壓力0~500 PSIG，Cv=0.1 , 面密封連接系列減壓閥, VCR連接
產品詳細描述
427、428、429系列調壓閥性能特點
- 427系列、428系列用于最高純度的氣體次級調壓或高純氣體分布系統；429系列用于最高純度的氣體初級調壓或高純氣體分布系統
- 對接焊面密封連接可達最高抗漏能力
- 前后表面安裝，適合多種配置
- 316L不銹鋼閥體可增強耐腐蝕能力
- 3000PSIG額定入口壓力安全用于高壓氣瓶
- 壓力表：427系列無壓力表；428系列只有出口壓力表, 429系列入口/出口均有壓力表
427、428、429系列減壓閥典型應用
- 半導體工藝氣體
- 光伏制造
- 超高純氣體
- 藥品加工
- 航天航空系統
- 納米技術研究
面密封427、428、429系列減壓閥材質
- 閥體：316L不銹鋼棒料
- 閥帽：鍍鉻黃銅棒料
- 膜片：316L不銹鋼
- 閥座：PTFE
- 過濾器：10μm多層篩孔不銹鋼
- 內部密封：PTFE
- 壓力表：2”直徑不銹鋼
面密封427、428、429系列減壓閥技術參數
- 最大入口壓力：3000 PSIG
- 最大出口壓力：0~500 PSIG
- 作溫度：-40~60°C
- 整體氦氣泄露檢測：1x10-9scc/sec
- 流量系數 Cv = 0.1
- 接口：¼” FSC
- 重量：427-1002(1.02kg)； 428-1302(1.12kg)，429-1312(1.24kg)
427系列、428系列、429系列減壓閥選型信息表
| 427 | A | B | C | D |
| 428 | 出口壓力 | 出口壓力表 | 入口壓力表 | 接口 |
| 429 | 1: 0~15 PSIG | 0: 無 | 0:無 | 1: FFSC入口/MFSC出口 |
| 系列 | 2: 0~30 PSIG | 1: 30"-0-30 PSIG | 1: 0-4000 PSIG | 2: MFSC入口/MFSC出口 |
| 3: 0~50 PSIG | 2: 30"-0-60 PSIG | 2: 0-400 PSIG | 3: MFSC入口/FFSC出口 | |
| 4: 0~100 PSIG | 3: 30"-0-100 PSIG | 3: 0-1000 PSIG | 4: FFSC入口/FFSC出口 | |
| 5: 0~250 PSIG | 4: 30"-0-200 PSIG | 4: 0-3000 PSIG | ||
| 6: 0~500 PSIG | 5: 0-400 PSIG | 5: 30"-0-200 PSIG | FSC - 面密封連接 | |
| 7: 0~150 PSIG | 6: 0-1000 PSIG | 6: 30"-0-100 PSIG | FFSC - 面密封連接(內) | |
| 7: 30"-0-60 PSIG | MFSC - 面密封連接(外) | |||
| 8: 30"-0-30 PSIG | ||||
| 427系列只選0，無出口壓力表 | 427、428系列只選0，無入口壓力表 |
