540系列備份面板，高純氣體備用面板

規格：540系列, 圖示型號540200B-01-001

單位：臺

瀏覽次數：4446

性能標簽：

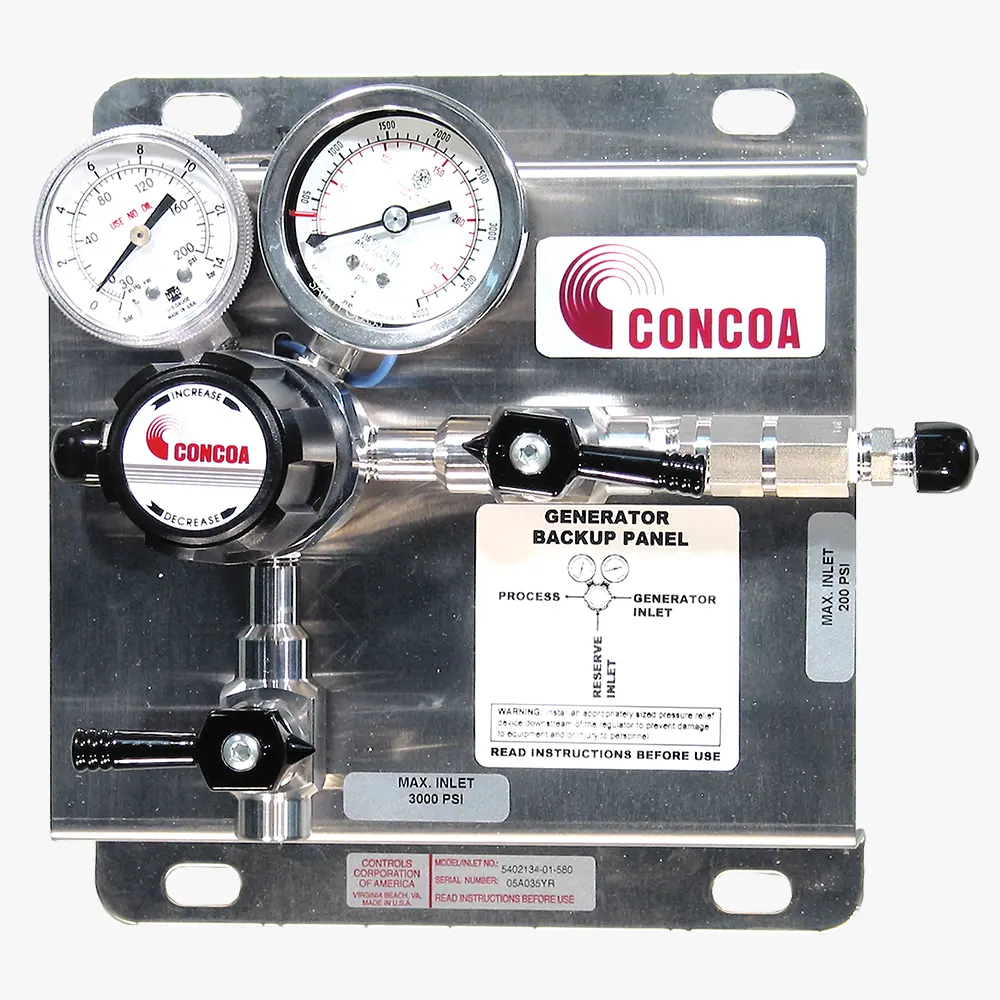

540系列備份面板，高純氣體備用面板, 圖示型號540200B-01-001

產品詳細描述

540系列備用面板旨在為可能因故障、正常維護或電源故障而停止供應氣體的主備用系統提供備用氣體。如果主系統的壓力降至調壓閥的設定壓力以下，應急儲備系統會自動向下游系統供氣，以避免流量中斷。540系列備用面板具有可選報警功能，可以在系統切換到備用或備用內容變低時發出信號。

540系列發生器備份面板用于給氣體發生器提供儲備氣體。如果有氣能損失，或者如果氣體發生器不能給系統提供充足的氣體，儲備氣體就會自動啟動并不間斷供氣。當發生器能夠給系統供氣時，儲備氣體關閉。備份面板可用于氮氣、空氣和氫氣，可以是黃銅也可以是316不銹鋼結構。如帶可用的遠程報警包，系統可以在儲備氣體啟動或較低時發出報警信號。

特征

• 可調節的調壓閥壓力允許用戶設置備用裝置應有的壓力
• 自動激活可確保關鍵氣體不間斷地供應到其工藝中
• 初級和次級上的截止閥能夠隔離和斷開任何一條管線
• 主氣源上的止回閥可防止回流
• 可選的入口的帶壓力開關的壓力表和遠程報警允許用戶設置報警，以便在系統切換到備用氣源或備用氣體變低時激活

材料

• 調壓閥體：黃銅或316L不銹鋼棒料

• 閥帽：黃銅或鍍鉻黃銅棒料

• 閥座: PTFE (3000 PSIG)

• 過濾器：10μm 燒結黃銅濾網或316L專利不銹鋼網孔

• 膜片和豬尾管：316L不銹鋼

• CGA連接：黃銅或316L不銹鋼，帶止回閥

• 止回閥 閥座：Viton®

• 面板：304 不銹鋼



技術指標

• 最大入口壓力：300PSIG(210BAR)
• 溫度范圍：-40°F至140°F（-40°C至60°C）
• 壓力表：直徑2英寸（50毫米）的黃銅或316L不銹鋼
• 氦氣泄漏完整性：1 x 10^-9scc/sec
• 可調壓力范圍：0-150PSIG（0-10BAR）或150-500PSIG（10-34BAR）
• Cv:0.1
• 重量：6.5磅（2.95公斤）黃銅；7.25磅（3.29公斤）不銹鋼
• 調節器主體：黃銅或316L不銹鋼棒材
• 閥蓋：黃銅或鍍鉻黃銅棒
• 閥座：PTFE
• 過濾器：10微米燒結青銅網或專利316L不銹鋼網
• 調節器隔膜：316L不銹鋼
• 氣缸連接：黃銅或316L不銹鋼，帶止回閥
• 止回閥座：FKM或氯丁二烯
• 面板：304不銹鋼
• 符合性：清潔度達到或超過CGA G-4-1；2014/68/EU版；ANSI/ASME B40.1；CRN OH5216.5

選型信息
