547系列不銹鋼差壓切換系統, 用于超高壓氣體

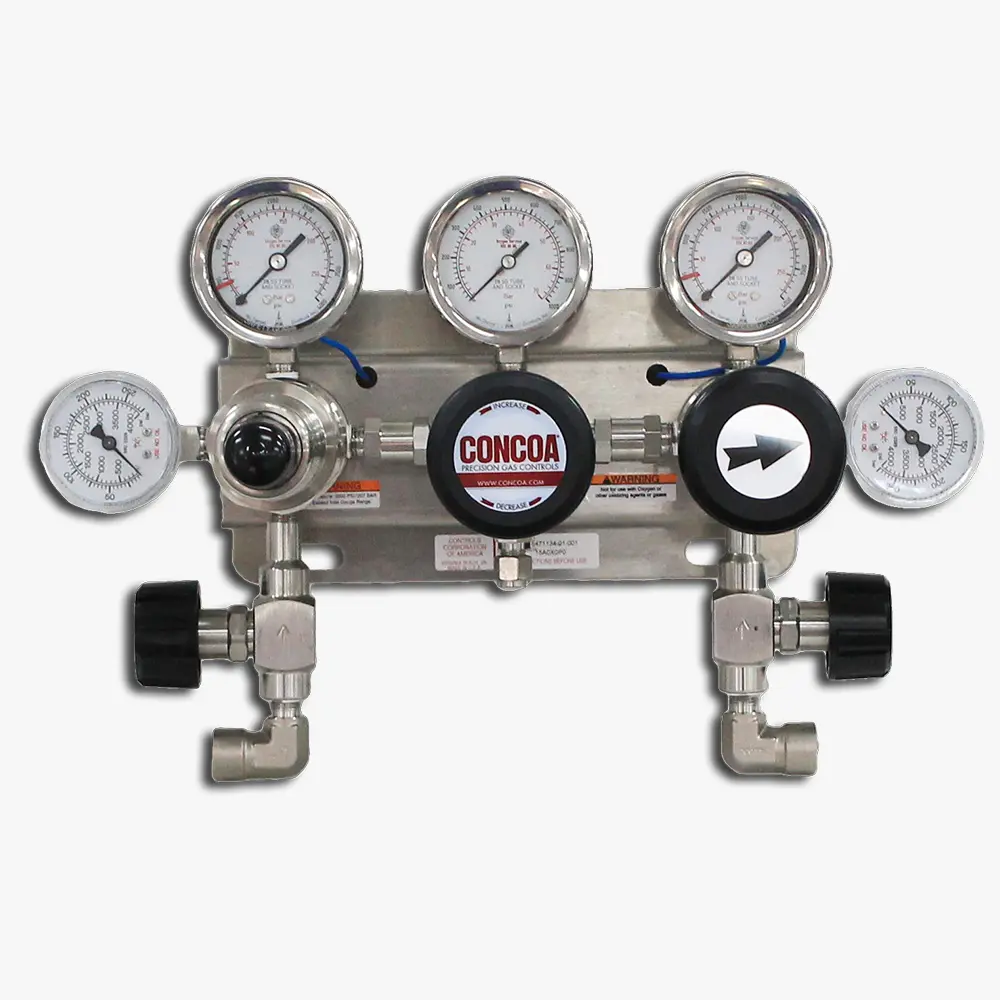

規格：圖示型號5472324-01-000
單位：
瀏覽次數：78
性能標簽：
547系列不銹鋼差壓切換系統, 用于超高壓氣體, 圖示型號5472324-01-000
產品詳細描述
547系列差壓切換系統旨在為需要400PSIG（27.6 BAR）或更高壓力的應用提供連續的氣體供應。547系列差壓切換系統非常適合用于燃料電池或燃燒研究、航空航天零件循環測試，或需要在高壓下不間斷供應高純、非氧化性氣體的過程和中試裝置的氣動控制。CONCOA的547系列切換系統設計用于與Altos 2遠程報警器連接，為連續系統運行提供氣瓶耗盡的聲光警告。
主要特征
- 493系列不銹鋼減壓閥將入口壓力安全控制在6000 PSIG（415 BAR）
- CAPSULE®閥座設計提供最大的可靠性和易于維護
- 可選減壓閥軟管入口壓蓋中的止回閥可防止污染和回流
- 在切換過程中，整體式管路減壓閥可保持高達3500 PSIG（240 BAR）的穩定管路壓力
- 切換雄輸送壓力調節優化了氣瓶氣體使用
主要性能
- 入口壓力：3000PSIG（210巴）；4500PSIG（310巴）；或6000PSIG（415巴）
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 壓力表：直徑為2 1/2英寸（68毫米）的不銹鋼
- 出口連接：1/4英寸不銹鋼壓縮管接頭
- Cv: 0.1
- 調節器主體：316L不銹鋼棒材
- 濾芯：316L不銹鋼棒材
- 閥座：PCTFE；PEEK，帶6000 PSIG（415 BAR）入口選項
- 過濾器：10微米316目
- 內部密封件：FKM
- 重量：22.5磅（10.2公斤）
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；2014/68/EU版；CRN OH5216.5；注冊號OC17947.5
訂貨信息
| 547 | A | B | C | D | -CON | |
| 系列 | 輸送壓力 | 最大入口壓力 | 入口壓力表 | 入口接頭 | 裝備/壓力表 | 軟管 |
| 1: 800 PSIG/150 PSIG | 1: 3000 PSIG (210 BAR) |
4000 PSIG/ |
0: 1/4"FPT口 | 1: PSIG/kPa壓力表，無報警功能 |
如果可用，請指 定入口接頭 CGA DIN 477 BS 341 其它可用接頭
3000 PSIG (210 BAR) 入口選項 適合氧氣使用 |
|
|
(55 BAR/10 BAR) |
2: 4500 PSIG (310 BAR) |
6000 PSIG/ |
1: 2個針閥帶2個36" † (900mm) 柔性管(每側1個站) |
2: PSIG/BAR壓力表，無報警功能 | ||
| 2: 1500 PSIG (100 BAR) | 3: 6000 PSIG* (415 BAR) |
10,000 PSIG/ (700 BAR) |
2: 2個針閥帶4個36" † (900mm) 柔性管(每側2個站) |
4: PSIG/BAR壓力表，帶壓力開關† |
||
| 3: 2500 PSIG (170 BAR) | *不適合氧氣 |
3: 僅匯流排接頭3000 PSIG |
8: PSIG/BAR壓力表，帶壓力開關† |
|||
| 4: 3500 PSIG (240 BAR) | *參見p70-71的匯流排訂貨信息 | †危險環境下可燃氣體需要本安柵 | ||||
| †隔膜閥3000 PSIG (210 BAR) |
